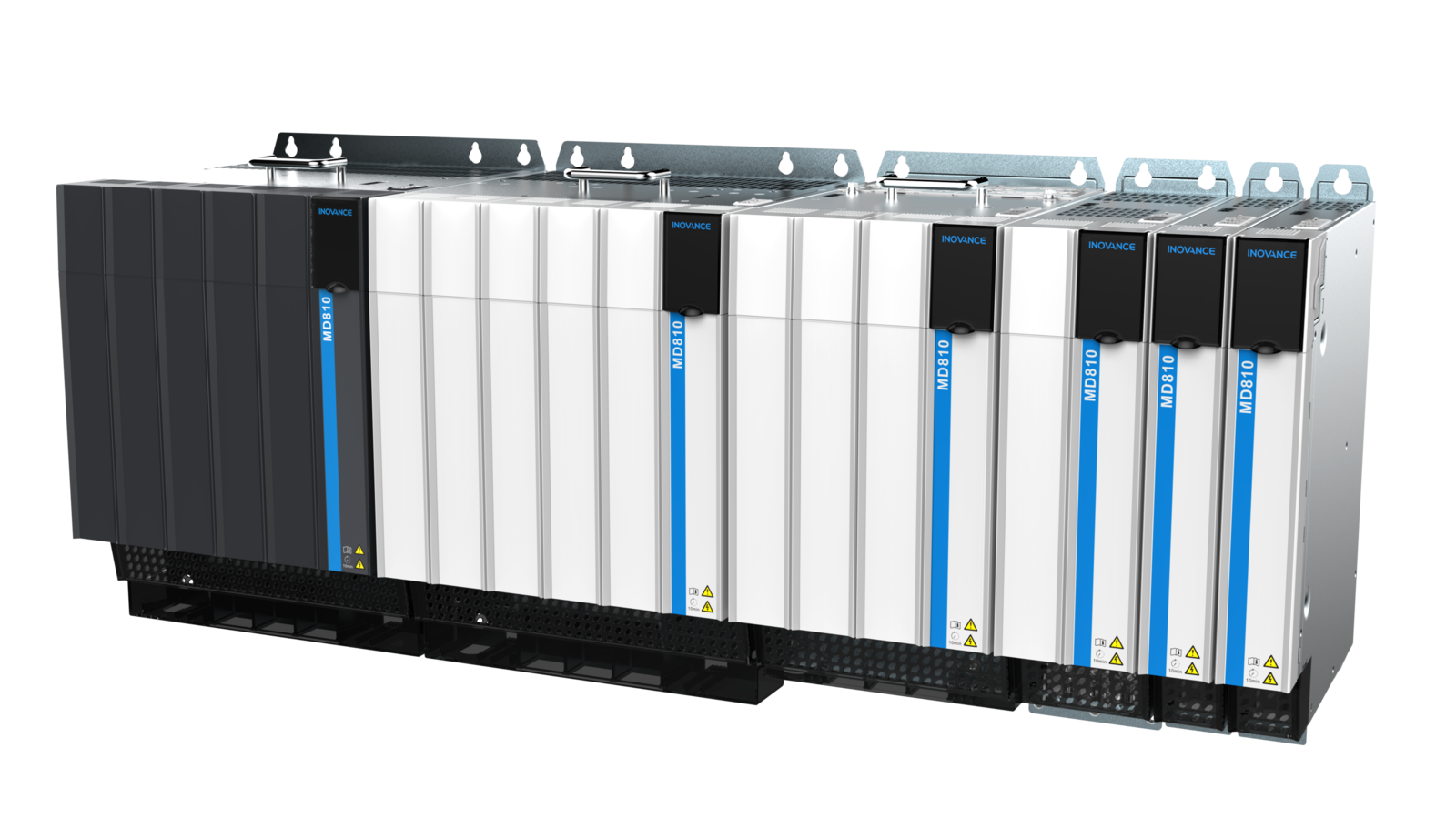

MD810 – Système Multi-variateurs modulaire

Le MD810 est un produit modulaire, évolutif et facile à utiliser conçu pour les applications industrielles nécessitant des systèmes multi-variateurs complexes.

Combiné avec un redresseur commun, le MD810 forme un système multi drive pour les machines sectionnelles complexes, telles que les machines de tréfilage, de traitement des métaux,

de calandre, de textile et de fibre chimique.

Le MD810 offre une conception modulaire et une taille de cadre commune, ce qui le rend évolutif et facile à utiliser. Pour les machines nécessitant un servocommande multiaxes, le MD810 a été conçu pour fonctionner de manière transparente avec le variateur synchrone IS810.

Alimentations :

  • Triphasé : 400 Vac – 1.5 … 160 Kw

Caractéristiques Générales :



Système multi-drive pour moteurs asynchrone et PMS – contrôle configurable V/f ou vectoriel sans capteur SVC ou vectoriel en boucle fermée FVC pour les moteurs asynchrones et les moteurs synchrones à aimants permanents.

  • Unité d’alimentation commune (et couplable) de 22 à 355 kW
  • Gamme simple variateur 1,5 160 kW.
  • Gamme double variateurs 1,5-18,5 kW.
  • STO SIL 3 selon la norme EN/IEC 61800-5-2
  • Auto-tuning statique et dynamique
  • Fonctions d’enroulement/déroulement.
  • Fonction d’oscillation (Wobble)
  • Fonction de contrôle de position point par point
  • Deuxième boucle de contrôle PID pour le contrôle de processus externe (cellule de charge ou similaire)
  • Conforme aux normes CE et UL
  • Le logiciel intègre toutes les étapes de mise en service, de diagnostic et de maintenance.
  • Logiciel API/IHM/variateur configuré via le même réseau pour une maintenance simple et des coûts de maintenance réduits.









Pour plus de renseignements  :

https://www.inovance.eu/fr/products/ac-drives-low-voltage/md810-multidrive-system



Site Web : contact@lmprocess.fr



Références :

MD810-20M4T110G000-INT         MD810-50M4TD1.5G201                     MD810-50M4T3.7G201-INT             MD810-50M4T55G201-INT

MD810-20M4T160G000-INT         MD810-50M4TD2.2G201-INT             MD810-50M4T5.5G201-INT             MD810-50M4T75G201-INT

MD810-20M4T110G010-INT         MD810-50M4TD3.7G201                     MD810-50M4T7.5G201-INT             MD810-50M4T90G201

MD810-20M4T110G020-INT         MD810-50M4TD5.5G201-INT             MD810-50M4T11G201-INT              MD810-50M4T110G201

MD810-20M4T160G010-INT         MD810-50M4TD5.5G201-INT             MD810-50M4T15G201-INT              MD810-50M4T132G201

MD810-20M4T22G100-INT           MD810-50M4TD7.5G201-INT             MD810-50M4T18.5G201-INT           MD810-50M4T160G201

MD810-20M4T22G100-INT           MD810-50M4TD11G201                      MD810-50M4T22G201-INT              MD810-50M4T18.5G211-INT

MD810-20M4T45G100-INT           MD810-50M4TD15G201                      MD810-50M4T22G201-INT              MD810-50M4TD1.5G211-INT

MD810-20M4T22G120-INT           MD810-50M4TD18.5G201                   MD810-50M4T30G201-INT              MD810-50M4TD5.5G211-INT

MD810-20M4T22G120-INT           MD810-50M4T1.5G201-INT                MD810-50M4T37G201-INT              MD810-50M4T1.5G531

MD810-20M4T45G120-INT           MD810-50M4T2.2G201-INT                MD810-50M4T45G201-INT              MD810-50M4T2.2G531

MD810-50M4T3.7G531                  MD810-50M4T5.5G531                        MD810-50M4T7.5G531                    MD810-50M4T22G531

MD810-50M4T11G531                   MD810-50M4T15G531                         MD810-50M4T18.5G531                   MD810-50M4T30G531

MD810-50M4T37G531                  MD810-50M4T45G531                          MD810-50M4T55G531                      MD810-50M4T75G531

MD810-50M4T90G531                 MD810-50M4T110G531                         MD810-50M4T132G531                    MD810-50M4T160G531
