MD800 – Variateur AC modulaire et compact





MD800, VARIATEUR MULTI-AXE AC COMPACT

Le MD800 est la réponse aux équipementiers nécessitant des coûts d’installation réduits et des armoires électriques plus compactes.

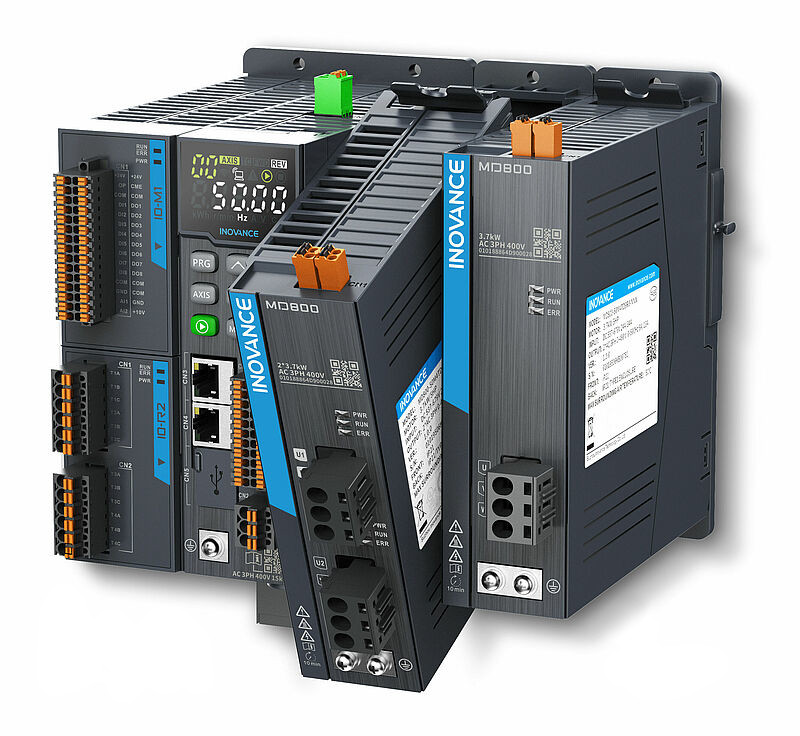

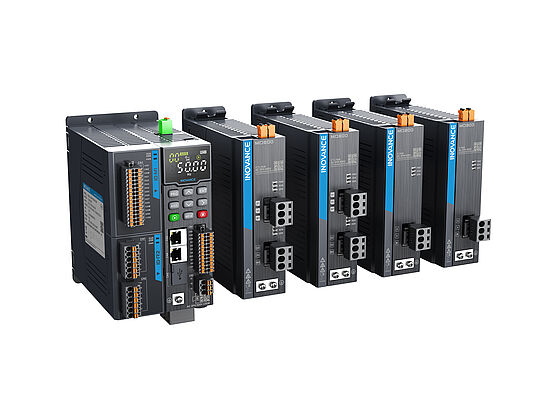

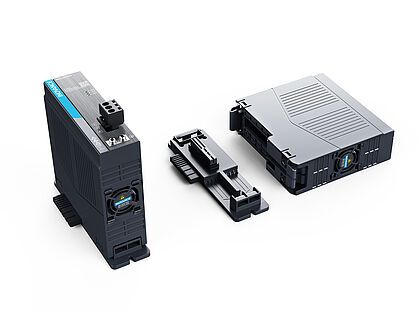

Il possède un design modulaire permettant d’utiliser 8 variateurs pour un redresseur, réduisant l’encombrement global de 50% comparé à une solution traditionnelle de variateurs unitaires.









Les principaux avantages:

Temps d’installation réduits par 2/3 :

  • Temps de montage sur la platine réduit de 50%.
  • Temps d’assemblage réduits de  50%.
  • Besoin en câblage réduit de 2/3.
  • Temps de câblage réduit grâce aux connecteurs débrochables.

Communication Haute Vitesse :

  • Carte d’extension à bus haute vitesse supportant jusqu’à 8 variateurs.
  • Double port RJ45 permettant un câblage plus aisé.

Mise en route facile :

  • Division du temps de câblage par 2/3.
  • Maintenance facile et rapide.
  • Clonage des paramètres de variateur intégré.

Des armoires électriques plus compactes :

  • Encombrement du variateur réduit de 50% comparé à un variateur simple axe.

Des fonctionnalités complètes :

  • STO SIL 3 individuel, pour chaque axe.
  • Utilisable en boucle ouverte avec moteur asynchrone et synchrone à aimant permanent.
  • Alimentation +24 VDC pour la logique et la sauvegarde séparée.
  • Classe IP40.
  • Clavier déporté LCD (optionnel).
  • Logiciel PC de mise en route disponible.
  • Double classification:
    •     Heavy duty (HD, G ): 150% de surcharge
    •     Normal duty (ND, P ): 110% de surcharge



Connectivité haut de gamme et flexible :

  • E/S intégrées: 4 entrées TOR, 4 E/S paramétrable, 2 entrées analogiques, 1 sortie relais.
  • Communications intégrées en standard : USB pour la mise en route, CAN, RS485.





Deux emplacements d’extension :

  • Carte d’extension d’E/S.
  • Carte bus de terrain:





Coûts d’installation réduits :

  • Connecteurs enfichables faciles à utiliser (type à pincer).
  • Câblage simplifié.
  • Peu d’éléments externes nécessaires:
    • Un filtre CEM commun (pour compatibilité C2).
    • Une seule réactance d’entrée (si nécessaire).
    • Un seul fusible/disjoncteur.
    • Un chopper de freinage commun intégré (suivant modèle).



Encombrement compact pour des armoires toujours plus petites :

  • Hauteur et profondeur identique pour tous les modules: 182 mm x 160 mm.
  • Largeur du redresseur: 99.5 mm.
  • Largeur du variateur: 49.5 mm.

Conçu pour être durable :

  • Protection des cartes électroniques élevée (3C3 & 3S2).
  • Large plage de température d’utilisation: -20 à+60°C (de-rating > 50°C).
  • Altitude d’utilisation max: jusqu’à 4000 m (de-rating > 1000 m).
  • Canal de refroidissement des radiateurs déparés.





Pour plus de renseignements  :

https://www.inovance.eu/fr/products/ac-drives-low-voltage/md800-compact-ac-multidrive

Références :

MD800-0-2S24B MD800-0-2S40B MD800-0-4T12B MD800-0-4T22B MD800-0-4T41B MD800-0-2S24B-INT MD800-0-2S40B-INT MD800-0-4T12B-INT MD800-0-4T22B-INT MD800-0-4T41B-INT MD800-1-2T1R7S MD800-1-2T3S MD800-1-2T5S MD800-1-2T8S MD800-1-2T11S MD800-2-2T1R7S MD800-2-2T3S MD800-2-2T5S MD800-2-2T8S MD800-2-2T11S MD800-1-4T1R8S MD800-1-4T3R4S MD800-1-4T4R8S MD800-1-4T5R5S MD800-1-4T9R5S MD800-1-4T13S MD800-1-4T17S MD800-2-4T1R8S MD800-2-4T3R4S MD800-2-4T4R8S MD800-2-4T5R5S MD800-2-4T9R5S MD800-1-2T1R7S-INT MD800-1-2T3S-INT MD800-1-2T5S-INT MD800-1-2T8S-INT MD800-1-2T11S-INT MD800-2-2T1R7S-INT MD800-2-2T3S-INT MD800-2-2T5S-INT MD800-2-2T8S-INT MD800-2-2T11S-INT MD800-1-4T1R8S-INT MD800-1-4T3R4S-INT MD800-1-4T4R8S-INT MD800-1-4T5R5S-INT MD800-1-4T9R5S-INT MD800-1-4T13S-INT MD800-1-4T17S-INT MD800-2-4T1R8S-INT MD800-2-4T3R4S-INT MD800-2-4T4R8S-INT MD800-2-4T5R5S-INT MD800-2-4T9R5S-INT
